كيف يمكن للناقل الخزفي أن يقلل من تآكل الحزام ويطيل وقت تشغيل الناقل في العمليات الثقيلة؟

لماذا تفشل وحدات التباطؤ التقليدية للناقل تحت الأحمال الكاشطة؟

تعد وحدات تباطؤ الناقل هي المكونات الدوارة الأكثر عددًا في أي نظام مناولة المواد السائبة. قد يحمل الناقل البري الواحد آلاف البكرات على طوله، كل منها تدعم الحزام وحمولته من خلال الدوران المستمر. عندما تتدهور تلك الأسطوانات، فإن العواقب تمتد إلى ما هو أبعد من التباطؤ نفسه. يتبع ذلك اختلال الحزام، وزيادة الاحتكاك، وانسكاب المواد، والإجهاد الهيكلي، وعمليات الإغلاق غير المخطط لها بالتسلسل، وتتسارع كل مرحلة من مراحل التدهور في المرحلة التالية.

السبب الجذري لفشل التباطؤ المبكر في التطبيقات الكاشطة هو مزيج من التآكل الميكانيكي والهجوم البيئي. تفقد الأصداف الفولاذية الخاملة، حتى تلك ذات الطلاءات الواقية، المواد تدريجيًا مع مرور الجزيئات الصلبة مثل الفحم والخام والكلنكر والخبث على أسطحها. نظرًا لأن القشرة تتآكل بشكل غير متساوٍ، فقد تتطور إلى حافة حادة تعمل مثل الشفرة على الغطاء السفلي للحزام. بمجرد أن يبدأ تلف الحزام، تتصاعد تكلفة الإصلاح بسرعة، ويتأثر توفر الناقل.

ثلاثة أوضاع لتدهور التباطؤ في البيئات القاسية

• ارتداء قذيفة جلخ:تعمل الجزيئات المعدنية الصلبة الموجودة بين الحزام وسطح التباطؤ بمثابة وسط طحن، مما يؤدي إلى ترقق جدار الأسطوانة بشكل تدريجي وإنشاء عدم انتظام في السطح ينقل الضغط إلى الحزام.
• هجوم التآكل:الرطوبة الحمضية أو القلوية، الشائعة في معالجة الفحم، وإنتاج الأسمدة، وعمليات الموانئ الساحلية، تؤدي إلى تآكل الأسطح الفولاذية، وتسريع فقدان المواد وإضعاف السلامة الهيكلية.
• تحمل التلوث:يؤدي دخول الغبار من خلال موانع التسرب غير الكافية إلى تدهور مادة التشحيم، وتوقف المحمل، وفشل التباطؤ الكامل. لم يعد التباطؤ الذي تم ضبطه يدور، ليصبح نقطة تآكل ثابتة تؤدي إلى إتلاف الحزام بسرعة.

كل وضع فشل يضاعف الآخرين. السطح المتآكل أكثر عرضة لفقدان المواد الكاشطة. يولد السطح البالي المزيد من الغبار الذي يتسلل إلى المحامل. يحول المحمل المضبوط وحدة التباطؤ من عنصر دعم إلى عائق مدمر. يتطلب كسر هذه الدورة حلاً ماديًا يعالج النواقل الثلاثة في وقت واحد بدلاً من التعامل معها كمشكلات صيانة منفصلة.

التكلفة الخفية لأضرار الحزام

غالبًا ما يقوم المهندسون بتقييم وحدات التباطؤ على أنها خط تكلفة مستهلك، لكن الوزن الاقتصادي الحقيقي يقع على عاتق الحزام. يمثل الحزام الناقل واحدًا من أكبر العناصر الرأسمالية الفردية في نظام معالجة المواد السائبة، ويتطلب استبداله فترة توقف طويلة، ومعدات رفع ثقيلة، وعمالة ربط ماهرة. عندما تتطور حافة حادة لقشرة التباطؤ البالية، فإنها تزيل مادة غطاء الحزام بمعدل متسارع. نادرًا ما يكون تلف الحزام الناتج مرئيًا حتى يتم اختراق الغطاء بدرجة كافية لكشف الذبيحة.

في العمليات ذات الحمولة العالية، يمكن للحزام الذي كان من شأنه أن يوفر عقدًا من الخدمة أن يفشل في نصف ذلك الوقت عندما لا يتم التحكم في التآكل الناتج عن التباطؤ. ولهذا السبب يجب التعامل مع اختيار التباطؤ على أنه قرار لحماية الحزام، وليس مجرد قرار لشراء الأسطوانة. تؤثر حالة السطح لكل وحدة تباطؤ في عملية الحمل بشكل مباشر على مدة بقاء الحزام.

توزيع الأحمال وهندسة الأسطوانة

فشل العاطل ليس مجرد مسألة مواد. تحدد هندسة الحوض والتباعد والمحاذاة كيفية توزيع الحمل عبر الحزام ومقدار ضغط التلامس الذي تتعرض له كل بكرة. عندما تكون وحدات التباطؤ متباعدة بشكل كبير جدًا أو عندما تكون الأسطوانة أقل من جيرانها، فإن الحزام يلتف في الفجوة، مما يزيد من الضغط الموضعي ويسرع من التآكل على كل من الحزام والأسطوانة المتضررة.

• زاوية الحوض الصحيحة:إن مطابقة الزاوية السفلية مع زاوية ثبات المادة تمنع تحول الحمولة وتقلل من تحميل الحافة على الأسطوانات الخارجية.
• ارتفاع الأسطوانة المستمر:تصبح الأسطوانة التي ينخفض ​​ارتفاعها حتى بضعة ملليمترات نقطة محورية للتآكل، حيث تمتص الحمل غير المتناسب من الحزام.
• التباعد المناسب:يجب أن تأخذ المسافة الوسيطة للحمل في الاعتبار وزن الحزام ووزن المادة وحد الترهل الذي يبقي الحزام ضمن حدود الضغط المقبولة.
• انضباط المحاذاة:إن إطار الناقل الذي يكون خارج المربع يجبر الحزام على الجري ضد الشفاه الوسيطة، مما يؤدي إلى توليد الاحتكاك والفشل المبكر على كلا الجانبين.

ما الذي يجعل تباطؤ ناقل السيراميك مقاومًا للتآكل والتآكل؟

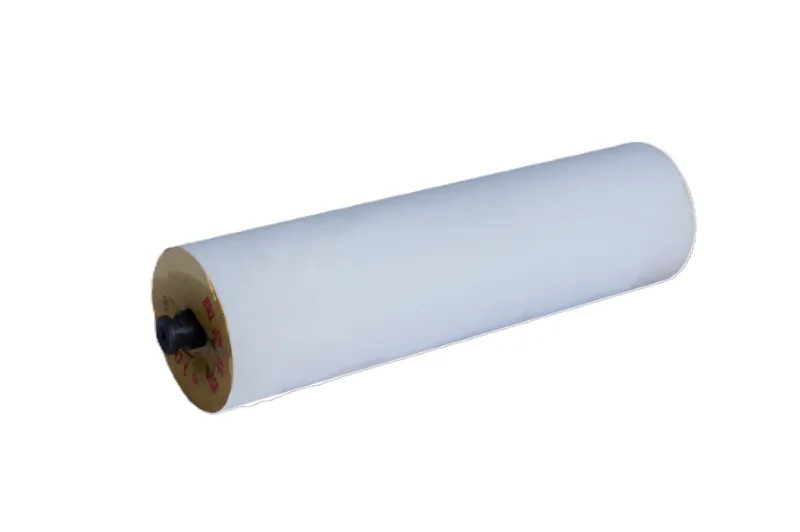

يتم تصنيع أغطية التباطؤ الخزفية من أكسيد الألومنيوم، وهي مادة ذات صلابة تقترب من صلابة الماس على مقياس موس. يتم تشكيل السيراميك من خلال التلبيد بدرجة حرارة عالية، مما ينتج عنه سطح كثيف وغير مسامي يقاوم التآكل الميكانيكي والهجوم الكيميائي. على عكس الفولاذ، الذي يعتمد على الطلاء السطحي للحماية، فإن مقاومة التآكل لأسطوانة السيراميك تكون متأصلة في المواد السائبة، لذلك لا يمكن خدشها حتى تصل إلى ركيزة أكثر ليونة.

خصائص المواد التي تحدد الأداء

يسلط الجدول أعلاه الضوء على تمييز حاسم. لا يتفوق السيراميك على الفولاذ في بُعد واحد فقط. إنه يوفر مزيجًا من الصلابة والخمول الكيميائي ونعومة السطح التي لا يضاهيها أي بديل معدني أو بوليمر في وقت واحد. يشكل السطح الخزفي أيضًا طبقة أكسيد مستقرة تعمل على تثبيط التصاق المواد، لذلك لا تتراكم الحمولة اللزجة أو الرطبة على وجه الأسطوانة وتؤدي إلى خروج الحزام عن المحاذاة.

هندسة السطح وإطلاق المواد

الالتصاق هو المحرك الذي لا يحظى بالتقدير الكافي لفشل التباطؤ. في التطبيقات التي تتعامل مع الطين أو الفحم الرطب أو المركزات المعدنية، يمكن أن تلتصق المادة بأسطح الأسطوانة الفولاذية، وتشكل طبقة متكتلة تغير القطر الفعال لوحدة التباطؤ. تدور الأسطوانة ذات الكتلة المتراكمة بشكل غير متساوٍ، مما يؤدي إلى اهتزاز الحزام، ويمكن أن يجبر الحزام على التحرك إلى جانب واحد. غالبًا ما يستجيب المشغلون عن طريق زيادة التوتر أو ضبط تباطؤ التدريب، مما يخفي الأعراض بدلاً من حلها.

تقلل الطاقة السطحية المنخفضة لقشرة السيراميك المصقولة من هذا الالتصاق بشكل كبير. المواد التي قد تلتصق بسطح فولاذي تتساقط تحت الجاذبية والثني الطبيعي للحزام. بمرور الوقت، يعني هذا تدخلات تنظيف يدوية أقل، وتتبعًا أكثر اتساقًا للحزام، واستهلاكًا أقل لطاقة المحرك نظرًا لعدم رفع الحزام فوق الحطام المتراكم.

تصميم المحمل والختم في بكرات السيراميك

تعتبر القشرة الخزفية جيدة مثل مجموعة المحامل الموجودة بداخلها. تستخدم بكرات السيراميك عالية الجودة مبيتات محامل مصنوعة بدقة، وأختام متاهة، وفي بعض التصميمات مراحل إغلاق متعددة لاستبعاد الغبار والاحتفاظ بالشحوم. عادةً ما يتم ملء تجويف المحمل بمادة الليثيوم عالية الجودة أو مواد التشحيم الاصطناعية التي يتم اختيارها لنطاق درجة حرارة التشغيل.

• ختم المتاهة:تعمل مسارات الختم غير المتصلة على إنشاء طريق متعرج يمنع جزيئات الغبار بينما يسمح للعمود بالدوران بحرية.
• النسخ الاحتياطي لختم الشفة:يوفر ختم الاتصال الثانوي حاجزًا نهائيًا في الظروف المتربة للغاية.
• احتباس الشحوم:تحافظ المحامل المعبأة بشكل صحيح على طبقة تشحيم تمنع تلامس المعدن وتراكم الحرارة.
• مادة رمح:يمنع عمود الفولاذ المقاوم للتآكل العمود من الصدأ والانغلاق داخل تجويف المحمل.

كيف يمكن مقارنة تباطؤ السيراميك مع البدائل الفولاذية والمركبة؟

يتطلب تحديد مادة خاملة موازنة معايير أداء متعددة مع المتطلبات المحددة للتطبيق. تعتمد المقارنة أدناه على الملاحظات الميدانية من العمليات الثقيلة في التعدين والأسمنت ومناولة الموانئ، حيث تؤثر موثوقية وحدة التباطؤ بشكل مباشر على توفر النظام وعبء أعمال الصيانة.

عمر الخدمة ومقارنة حماية الحزام

تحكي البيانات قصة متسقة عبر الصناعات. في خطوط إنتاج الأسمنت، أثبتت بكرات السيراميك عمر خدمة يصل إلى 80000 ساعة، أي ما يقرب من أربعة إلى خمسة أضعاف عمر التباطؤ الفولاذي التقليدي. في تطبيقات الموانئ الساحلية، تعني مناعة السيراميك ضد التآكل أن البكرات لا تحتاج إلى طبقات حماية قد تفشل في النهاية. في التعامل مع الفحم، يؤدي انخفاض الالتصاق إلى استمرار سير الأحزمة بشكل صحيح دون تدخل المشغل المستمر.

الضوضاء والاهتزاز واستهلاك الطاقة

غالبًا ما يتم التغاضي عن الضوضاء والاهتزاز في المواصفات الخاملة، ومع ذلك فهي مؤشرات موثوقة لسلامة النظام. يقوم التباطؤ الفولاذي البالي ذو السطح غير المنتظم بتوليد اهتزاز ينتشر على طول الحزام وفي هيكل الناقل. يعمل هذا الاهتزاز على فك أدوات التثبيت وإرهاق اللحامات وزيادة معدل فشل المحمل في الأسطوانات المجاورة. كما أنه يخلق بيئة عمل غير مريحة وربما تكون خطرة.

تعمل بكرات السيراميك بشكل أكثر سلاسة لأن أسطحها تظل ثابتة الأبعاد طوال فترة خدمتها. يعد تقليل الضوضاء المقاس بحوالي 15 ديسيبل مقارنة بالبكرات الفولاذية أمرًا مهمًا في محطات النقل والأنفاق المغلقة حيث يمكن أن تتجاوز مستويات الصوت حدود التعرض الآمنة. ويعني انخفاض الاهتزاز أيضًا انخفاض مقاومة التدحرج، وهو ما يترجم إلى انخفاض الطلب على طاقة المحرك على طول الناقل الطويل.

حيث تفوز كل مادة

• السيراميك:عمليات حمل عالية التآكل، والبيئات المسببة للتآكل، ومناطق درجات الحرارة المرتفعة، والتطبيقات التي تعاني من مشاكل التصاق المواد.
• فُولاَذ:مناطق التأثير الأولية، والخدمة منخفضة التآكل، والمواقف التي تكون فيها التكلفة الأولية الأقل هي المعيار السائد.
• البوليمر:النقل الخفيف، والتآكل المعتدل، والتطبيقات التي يكون فيها الوزن المنخفض والتشغيل الهادئ أكثر أهمية من المقاومة الحرارية.
• قرص مطاطي:نقاط التحميل ومزالق النقل حيث يكون امتصاص الصدمات هو المتطلب الأساسي.

متى يجب عليك تحديد وحدة وسيطة بسير ناقل سيراميك لنظامك؟

لا تعد وحدات التباطؤ الخزفية بديلاً عالميًا لكل بكرة في كل ناقل. إنها توفر أكبر قيمة عندما تفرض بيئة التشغيل ظروفًا تؤدي إلى تدهور المكونات التقليدية بسرعة. تساعد المعايير التالية في تحديد ما إذا كان السيراميك هو المواصفات المناسبة لموضع معين في خط النقل.

تطبيقات ذات أولوية عالية لتباطؤ السيراميك

1. مواد عالية التآكل:يحتوي الفحم وخام الحديد وتركيز النحاس والكلنكر والخبث ومخلفات هدم البناء على جزيئات حادة وصلبة تعمل على طحن الأسطح الفولاذية.
2. البيئات المسببة للتآكل:مصانع الأسمدة ومنشآت الكلور والقلويات والموانئ الساحلية وأي عملية تقوم فيها الرطوبة بنقل المركبات الحمضية أو القلوية إلى هيكل الناقل.
3. خدمة درجة الحرارة العالية:مصانع فحم الكوك، ومصانع التلبيد، وخطوط تغذية قمائن الأسمنت حيث تحتفظ المواد المنقولة بالحرارة المتبقية التي تؤدي إلى تحلل البوليمر أو الأسطوانات المطلية.
4. مشاكل تراكم المواد:البضائع اللزجة أو الرطبة التي تلتصق بالبكرات الفولاذية، مما يتسبب في اختلال محاذاة الحزام وزيادة متطلبات طاقة المحرك.
5. المنشآت البعيدة أو التي يصعب الوصول إليها:تعبر الناقلات البرية التضاريس حيث يكون الوصول إلى الصيانة محدودًا ويكون استبدال المكونات مكلفًا في ساعات العمل.

حيث قد لا يكون السيراميك هو الخيار الأول

• مناطق التأثير الأولية:تتطلب المنطقة الواقعة أسفل تفريغ المزلق مباشرة بكرات ممتصة للصدمات. يجب تركيب وحدات التباطؤ الخزفية في اتجاه مجرى النهر، بعد أن يستقر تيار المواد على الحزام.
• التطبيقات النظيفة للخدمة الخفيفة:لنقل المواد الجافة وغير الكاشطة في البيئات الخاضعة للرقابة، قد توفر وحدات التباطؤ القياسية المصنوعة من الفولاذ أو البوليمر أداءً مناسبًا بتكلفة أولية أقل.
• الأنظمة التي بها مشكلات خطيرة في تتبع الحزام:في حين أن التباطؤات الخزفية تقلل من عدم المحاذاة المرتبطة بالالتصاق، إلا أنها لا تصحح مشاكل المحاذاة الهيكلية. تأخذ معالجة مربع الإطار ووضع تباطؤ التدريب الأولوية.
• تحميل الصدمة القصوى:تتطلب العمليات التي تسقط فيها كتل كبيرة بشكل روتيني على مسار الحمل بكرات ذات مقاومة للصدمات بدلاً من الأصداف الخزفية الصلبة.

بالنسبة للعمليات التي تقع ضمن الفئات ذات الأولوية العالية، يتم تحديد أناقل سيراميكييمثل قرارًا هندسيًا مستهدفًا وليس ترقية متميزة يتم تطبيقها بشكل عشوائي. يتمثل الأسلوب الصحيح في رسم خريطة لملف تآكل الناقل وتثبيت بكرات السيراميك في المواضع التي يكون فيها التآكل أو التآكل أو الالتصاق أكثر خطورة.

حساب حدود المواصفات

إحدى الطرق العملية لتحديد مكان نشر السيراميك هي تقسيم الناقل إلى مناطق بناءً على التعرض. تتم معالجة منطقة التحميل بشكل منفصل ويتم تحديدها باستخدام بكرات التصادم. عادةً ما تتعرض أول خمسين مترًا من التحميل إلى أعلى مستويات التآكل لأن المواد لا تزال تستقر والغرامات لا تزال محمولة بالهواء. يواجه منتصف المدى تآكلًا ثابتًا. تجربة التفريغ والعودة تواجه أنماط التآكل المميزة الخاصة بها.

توفر بكرات السيراميك أقوى عائد في المناطق التي يكون فيها التآكل الكاشط مستمرًا وحيث يكون إصلاح تلف الحزام أكثر تكلفة. في العديد من التركيبات، يعمل النهج الهجين بشكل أفضل: بكرات الصدم عند نقطة التحميل، والبكرات الخزفية عبر أقسام الحمل شديدة التآكل، والبكرات القياسية عند مسار العودة حيث تكون الأحمال خفيفة والتآكل في حده الأدنى. تلتقط إستراتيجية تقسيم المناطق هذه فائدة الأداء دون المبالغة في تحديد الناقل بأكمله.

كيفية الحفاظ على تباطؤ السيراميك لأقصى فترة خدمة؟

تتطلب التباطؤات الخزفية تدخلًا أقل تكرارًا من الأسطوانات الفولاذية، ولكنها لا تحتاج إلى صيانة. ويضمن برنامج الفحص المنظم تحقيق فوائد تقنية السيراميك بشكل كامل على مدار عمر خدمة المكون، ويكتشف الفشل النادر قبل أن يؤدي إلى إتلاف الحزام.

قائمة التفتيش الروتينية

• فحص التدوير البصري:تأكد من أن كل وحدة تباطؤ تدور بحرية يدويًا أو باستخدام أداة تدوير محمولة. إن الأسطوانة الخزفية التي توقفت عن الدوران ستتآكل بشكل مسطح من جانب واحد وتفقد ميزة أدائها.
• تقييم حالة السطح:افحص الغلاف الخزفي بحثًا عن الرقائق أو الشقوق أو فقدان التزجيج. قد تكون المخالفات السطحية البسيطة مقبولة، لكن الشقوق العميقة التي تكشف العمود تتطلب الاستبدال.
• التحقق من سلامة الختم:تستخدم التباطؤات الخزفية أختام متاهة أو شفة لحماية المحامل. تحقق من عدم وجود تسرب لمواد التشحيم أو دخول الغبار حول الأغطية الطرفية، مما يشير إلى تدهور الختم.
• مراقبة تتبع الحزام:مراقبة موضع الحزام من خلال أقسام التباطؤ الخزفية. قد يشير التحول في التتبع إلى وجود بكرة تم ضبطها أو تغيير في نمط تحميل المواد.
• فحص عزم الدوران السحابة:تحقق من أن مسامير الدعامة ووصلات الإطار تظل مشدودة. يمكن أن يؤدي الاهتزاز إلى فك أدوات التثبيت بمرور الوقت حتى عندما تكون البكرات سليمة.

إرشادات التنظيف والتعامل

يتخلص السطح الخزفي الأملس من معظم المواد بشكل طبيعي، ولكن قد يلزم التنظيف الدوري في التطبيقات اللزجة. الماء، ويفضل تخفيفه، يكفي لإزالة المواد المتراكمة. لا تستخدم المنظفات أو مواد التنظيف الكاشطة، لأنها يمكن أن تترك بقايا تعزز الالتصاق وقد تهاجم مواد الختم.

عند التعامل مع وحدات التباطؤ الخزفية أثناء التركيب أو الاستبدال، تجنب اصطدام سطح السيراميك بالأشياء الصلبة. المادة صلبة ولكنها ليست قوية التأثير. قد يتصدع التباطؤ المسقط حتى عندما لا يكون الضرر مرئيًا على الفور، ويمكن أن تتعطل القشرة المتشققة فجأة بمجرد تعرضها للحمل. قم بتخزين الأسطوانات الاحتياطية على رفوف مبطنة ونقلها في عبواتها الأصلية كلما أمكن ذلك.

تحمل ممارسات التشحيم

يتم تزويد معظم وحدات التباطؤ الخزفية بمحامل محكمة الغلق مدى الحياة، مما يعني عدم الحاجة إلى التشحيم الميداني. ومع ذلك، في التطبيقات ذات درجة الحرارة العالية أو السرعة العالية، تشتمل بعض التصميمات على تركيبات تشحيم تسمح بإعادة التشحيم بشكل دوري. عند تحديد إعادة التشحيم، استخدم فقط درجة التشحيم الموصى بها من قبل الشركة المصنعة. يمكن أن يؤدي خلط الشحوم غير المتوافقة إلى تحلل مادة التشحيم، مما يؤدي إلى تشنج المحامل.

ما هي ممارسات التركيب والتشغيل التي تحمي بكرات السيراميك؟

حتى أفضل الأسطوانة سيكون أداؤها ضعيفًا إذا تم تركيبها بشكل غير صحيح. تعد وحدات التباطؤ المصنوعة من السيراميك مكونات دقيقة، وتحدد طريقة تركيبها ومحاذاتها وتشغيلها ما إذا كانت ستوفر فترة الخدمة الكاملة أم ستفشل قبل الأوان لأسباب يمكن تجنبها.

أساسيات المحاذاة والتباعد

• تربيع الإطار:تأكد من أن إطار الناقل مربع ومستوي قبل تثبيت الأسطوانات. الإطار الذي يكون خارج المربع يجبر الحزام على الجري مقابل الشفاه الوسيطة، مما يولد الاحتكاك على كلا الجانبين.
• اتساق ارتفاع الأسطوانة:استخدم خط سلسلة أو مستوى ليزر للتأكد من أن جميع الأسطوانات الموجودة في القسم تقع على نفس الارتفاع. تصبح الأسطوانة المنخفضة نقطة محورية للتآكل.
• الاتجاه الصحيح للقوس:قم بتركيب الأقواس بحيث تجلس الأسطوانة بشكل مباشر في الحوض دون التواء. تسبب الأسطوانة الملتوية تلامسًا غير متساوٍ للحزام وتآكلًا سريعًا.
• التباعد المناسب:اتبع جدول التباعد الهندسي لعرض الحزام وحمولة المواد. لا تقم بتوسيع التباعد لتقليل عدد المكونات.

فحص التكليف بعد التثبيت

1. اختبار الدوران اليدوي:قم بتدوير كل بكرة تم تركيبها حديثًا يدويًا قبل بدء تشغيل الناقل. يجب فحص وتصحيح أي بكرة لا تدور بحرية.
2. تشغيل تتبع الحزام:قم بتشغيل الناقل فارغًا ولاحظ تتبع الحزام من خلال أقسام الأسطوانة الجديدة. قم بإجراء تعديلات على وحدات التباطؤ التدريبية قبل تحميل المواد.
3. المحاكمة المحملة:قم بإدخال المواد تدريجيًا وراقب موضع الحزام وتيار المحرك وأي ضجيج غير عادي من مواضع الأسطوانة الجديدة.
4. الفحص الحراري:بعد عدة ساعات من التشغيل، افحص مبيتات المحامل بحثًا عن الحرارة الزائدة. تشير المحامل الدافئة إلى وجود مشكلة في التشحيم أو المحاذاة.
5. التوثيق:قم بتسجيل تاريخ التثبيت، والموضع، ونوع الأسطوانة بحيث يمكن إدارة فترات الفحص وتخطيط الاستبدال بشكل منهجي.

إن الناقل الذي تم تشغيله بشكل صحيح مع بكرات سيراميك في المواضع الصحيحة سوف يعمل بشكل أكثر هدوءًا، ويتتبع بشكل أفضل، ويتطلب تدخلات أقل من الناقل المجهز بالكامل ببكرات فولاذية. مرحلة التثبيت هي حيث يتم تأمين هذه الموثوقية أو تبديدها. إن استثمار الوقت في المحاذاة والتحقق أثناء التشغيل يؤتي ثماره عبر سنوات من التشغيل المستقر.
