في معالجة المواد السائبة، فإن الحزام الناقل نفسه يسترعي الانتباه. إنه مرئي ومكلف ومن الواضح أنه مهم للعمليات. ومع ذلك، فإن المكونات التي تدعم الحزام - الناقل الذي يحمل مجموعات الأسطوانة التي تتحمل حمولة آلاف الأطنان من المواد يومًا بعد يوم - تحدد عمر الحزام بشكل مباشر أكثر من أي عامل آخر. تؤدي الأسطوانة التي تحمل الناقل بشكل غير صحيح أو تم ضبطها إلى إنشاء نقطة تآكل تؤدي إلى تآكل غطاء الحزام، وتولد الحرارة، وتزيد من استهلاك الطاقة، وتتسبب في النهاية في استبدال الحزام مبكرًا بتكلفة عشرات الآلاف من الدولارات.

ناقل يحمل الأسطوانةاستجابت الشركات المصنعة بتصميمات متخصصة تعالج تحديات تشغيلية محددة: تراكم المواد، وتتبع الحزام، ومقاومة الصدمات، والتآكل البيئي. ومن بين هذه المتغيرات المتخصصة، فإن كل من وحدة التباطؤ الحلزونية، ووحدة التباطؤ المشطية المتوازية، ووحدة التباطؤ من النوع V المقلوب، ووحدة التباطؤ ذات الناقل الخزفي تخدم تطبيقات متميزة. تشترك أنواع بكرات الناقل هذه في عناصر تصنيع مشتركة - الأنابيب الملحومة عالية التردد، وأختام النايلون عالية الكثافة، والمحامل، والفولاذ المستدير - ولكنها تختلف في تكوين السطح والتحسين الوظيفي.

لماذا يهم اختيار الأسطوانة التي تحمل الناقل

لا يمكن الاعتماد على نظام النقل إلا بقدر موثوقية قطار الأسطوانة الحامل. تدعم الأسطوانة الحاملة للناقل الحزام وحمولة المواد مع الحفاظ على محاذاة الحزام المناسبة. عندما تفشل الأسطوانة، تتسلسل العواقب:

• تلف الحزام: تصبح الأسطوانة الحاملة للناقل المتوقفة سطحًا كاشطًا ثابتًا، مما يؤدي إلى نحت أخدود في غطاء الحزام المتحرك
• زيادة السحب: تزيد البكرات غير الدوارة أو ذات المقاومة العالية من استهلاك طاقة محرك الدفع
• انسكاب المواد: تسمح الأسطوانات المنحرفة بخطأ سير الحزام، وإلقاء المواد على جانب النظام
• الإجهاد الهيكلي: تؤدي المقاومة غير المتساوية للأسطوانة إلى حدوث اختلافات في شد الحزام مما يؤدي إلى الضغط على الوصلات والمحركات

تعالج تصميمات البكرات الناقلة المتخصصة الموضحة أدناه أوضاع فشل محددة شائعة في صناعات وتطبيقات معينة.

العاطل الحلزوني: التنظيف الذاتي للمواد اللزجة

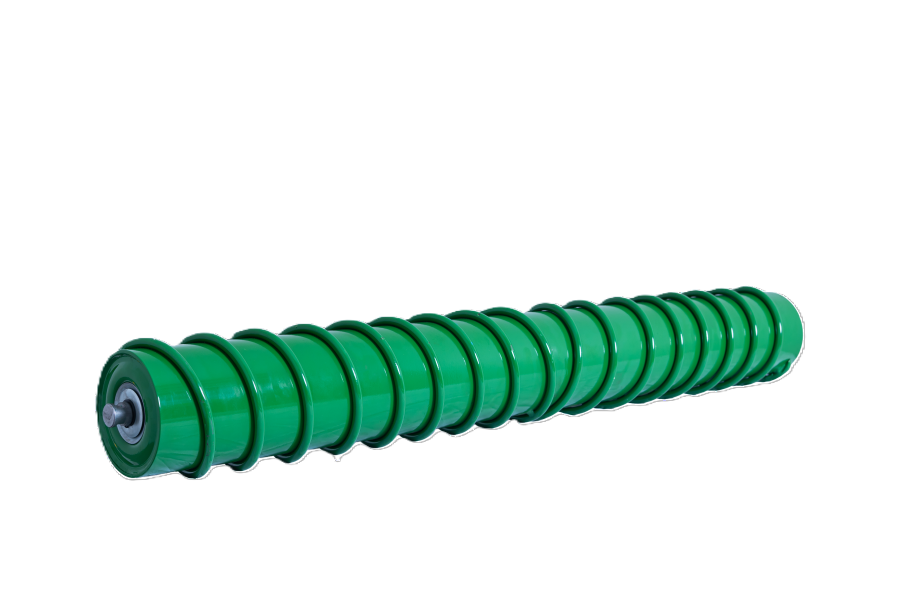

إن وحدة التباطؤ الحلزونية عبارة عن بكرة تحمل ناقلًا تم تصميمها للتطبيقات التي تلتصق فيها المواد المحملة بسطح الحزام. مصنوعة من أنابيب ملحومة عالية التردد، وأختام نايلون عالية الكثافة، ونوابض لولبية، ومحامل، وفولاذ مستدير، ويتميز التباطؤ الحلزوني بتكوين سطح حلزوني.

مبدأ التشغيل

أثناء مرور الحزام فوق وحدة التباطؤ الحلزونية، يخلق النمط الحلزوني نقاط اتصال تفاضلية تعمل على كسر التوتر السطحي بين الحزام والمواد الملتصقة. تنطلق الرواسب اللزجة - الطين والرمل الرطب والخام المسحوق مع الرطوبة - من سطح الحزام بدلاً من التراكم على الأسطوانة الحاملة للناقل.

التطبيقات الرئيسية

• معالجة الركام والرمل
• التعامل مع الطين والمعادن
• مصانع تحضير الفحم
• أي سير ينقل مواد لزجة أو عالية الرطوبة

يقلل التصميم الحلزوني من الحاجة إلى كاشطات ومنظفات أحزمة منفصلة، ​​والتي تتطلب في حد ذاتها الصيانة والتعديل. بالنسبة للمشغلين الذين يبحثون عن بكرة حمل ناقلة ذات قدرة التنظيف الذاتي السلبي، فإن وحدة التباطؤ الحلزونية توفر حلاً لا يحتاج إلى صيانة.

وحدة تباطؤ المشط المتوازي: تنظيف حزام الإرجاع باستخدام هيكل التنظيف الذاتي

المشط المتوازي هو نوع واحد منالأسطوانة تحمل الناقلتم تكوينه خصيصًا لتطبيقات حزام الإرجاع. إنها مصنوعة من أنابيب ملحومة عالية التردد، وأختام نايلون عالية الكثافة، وحلقات مطاطية على شكل مشط، وفواصل، ومحامل، وفولاذ مستدير.

وظيفة حزام العودة

على جانب العودة من نظام النقل - جزء الحزام الذي يتحرك فارغًا أسفل مسار الحمل - يمكن أن تتراكم المواد المحملة، وتنزل على طول مسار العودة وتخلق مشاكل في التدبير المنزلي. إن وحدة التباطؤ المشطية المتوازية عبارة عن بكرة حمل ناقلة مصممة لإصلاح أحزمة الإرجاع مع توفير عملية تنظيف نشطة.

خصائص التنظيف الذاتي

تخلق الحلقات المطاطية على شكل مشط عملية تنظيف ميكانيكية على سطح الحزام. عندما يمر حزام الإرجاع فوق الأسطوانة الحاملة للناقل، يتم إزاحة المواد الملتصقة وسقوطها بعيدًا بدلاً من انتقالها مع الحزام إلى بكرة الذيل. تشمل سمات الأداء الرئيسية ما يلي:

• ضوضاء منخفضة: تصميم المشط يقلل من ضوضاء التلامس مقارنة بالبكرات ذات الأسطح الصلبة
• جدار أنبوبي سميك: متانة هيكلية معززة لخدمة جانب العودة
• دوران مرن: مقاومة التدحرج المنخفضة تقلل من فقدان الطاقة
• مقاومة منخفضة: انخفاض سحب المحمل مقارنة بوحدات تباطؤ العودة التقليدية

بالنسبة للمنشآت التي تواجه صعوبة في حمل المواد على طول مسارات عودة الناقل، يوفر جهاز التباطؤ المشط المتوازي حل تنظيف سلبي لا يتطلب طاقة خارجية أو أنظمة تحكم.

التباطؤ من النوع V المقلوب: قمع الحزام وتتبعه

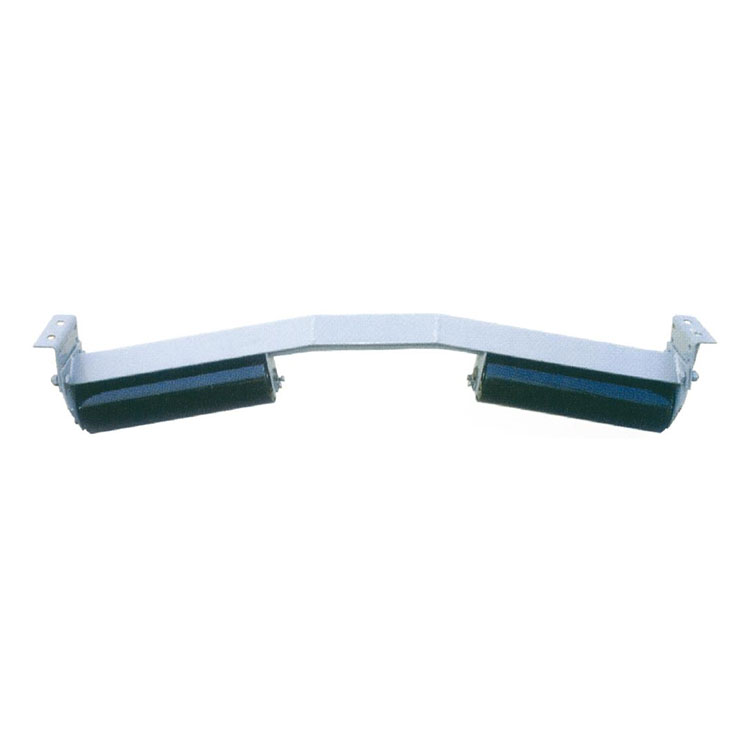

إن التباطؤ من النوع V المقلوب عبارة عن أسطوانة حمل ناقلة تستخدم بشكل أساسي لإصلاح تغيير زاوية حزام الإرجاع في أنظمة ناقل الحزام. وتتمثل وظيفته الأساسية في منع الحزام من التحليق لأعلى وخدش المكونات الهيكلية.

وظيفة قمع الحزام

في الناقلات الطويلة، خاصة تلك ذات المقاطع المائلة أو سرعات الحزام العالية، يمكن لحزام العودة أن يرفع اللفات الوسيطة بسبب ديناميكيات شد الحزام أو احتجاز الهواء. الحزام الذي يطير لأعلى يلامس الفولاذ الهيكلي - العوارض المتقاطعة، والأوتار، والممرات - مما يتسبب في تآكل الغطاء واحتمال تلف حافة الحزام.

تكوين V المقلوب لأسطوانة الحمل هذه يخلق شكلاً يلتقط الحزام ويثبته لأسفل، مما يحافظ على اتصال ثابت مع السماح بالدوران الحر. على عكس وحدات التباطؤ المسطحة التي تسمح بحركة الحزام العمودي، فإن الشكل V المقلوب يقيد موضع الحزام فعليًا.

الختم وحماية البيئة

يتضمن كلا طرفي أسطوانة حمل الناقل هذه هياكل ختم متاهة مدمجة مع محامل محكمة الغلق على الوجهين. يوفر هذا النظام ذو الحاجز المزدوج ما يلي:

• الحماية من الغبار: تمنع أختام المتاهة دخول الجسيمات الدقيقة
• مقاومة الماء: تمنع الأختام ذات الوجهين الرطوبة في البيئات الرطبة
• عمر المحمل الممتد: يرتبط استبعاد التلوث ارتباطًا مباشرًا بعمر خدمة المحمل

بالنسبة لمنتجات الأسطوانة التي تحمل الناقلات والتي تعمل في البيئات المتربة أو الرطبة - المناجم والمحاجر وناقلات المخزون الخارجية - غالبًا ما تكون جودة الختم هي الفرق بين ثلاثة أشهر وثلاث سنوات من عمر الخدمة.

ناقل تباطؤ السيراميك: مقاومة التآكل والتآكل

إن وحدة التباطؤ للناقل الخزفي عبارة عن أسطوانة تحمل ناقلًا مصنوعة من أسطح أكسيد الألومنيوم (الألومينا) بدلاً من الفولاذ أو المطاط. يوفر اختيار المواد هذا مزايا محددة للتطبيقات العدوانية.

خصائص المواد

يقدم أكسيد الألومنيوم (Al₂O₃) السيراميك:

• صلابة عالية: تتجاوز 80 على مقياس Rockwell HRA، وهي أصلب بكثير من الفولاذ
• مقاومة الأحماض: لا تتأثر بالمحاليل الحمضية التي تؤدي إلى تآكل بكرات الفولاذ
• مقاومة القلويات: مستقرة كيميائيا في البيئات الأساسية
• مقاومة التآكل: تبقى على قيد الحياة عند ملامستها للمواد الحادة والصلبة التي قد تؤدي إلى ثقب الفولاذ أو المطاط

التطبيقات المناسبة

يتم استخدام الأسطوانة الحاملة للناقل الخزفي على نطاق واسع في التعدين والرمل والحصى والمعادن الفولاذية والصناعات الكيماوية وغيرها من الصناعات حيث:

• تعمل المواد عالية الصلابة (خام الحديد والتاكونيت والجرانيت) على تآكل وحدات التباطؤ الفولاذية بسرعة
• البيئات المسببة للتآكل (مصانع الأسمدة والتعامل مع المواد الكيميائية) تهاجم الأسطح الفولاذية
• تعمل سرعات الحزام العالية على تسريع التآكل على الأسطح الدوارة التي تحمل الناقل التقليدي

المقايضات

عادةً ما تكلف وحدات التباطؤ المصنوعة من السيراميك أكثر من وحدات التباطؤ الفولاذية وتكون أثقل، مما يتطلب مراعاة قدرة محرك الحزام والدعم الهيكلي. ومع ذلك، بالنسبة للعمليات التي تشهد تغييرًا في وحدة التباطؤ كل بضعة أشهر بسبب التآكل، فإن عمر الخدمة الممتد للسيراميك غالبًا ما يبرر القسط. توفر الأسطوانة الحاملة للناقل الخزفي فترات زمنية أطول بين عمليات الاستبدال، مما يقلل من تكاليف العمالة ووقت التوقف عن العمل للصيانة.

مؤشرات جودة التصنيع المشتركة

عبر جميع أنواع بكرات الناقل - الحلزونية، والمشطية، والمقلوبة على شكل حرف V، والسيراميك - تشير خصائص تصنيع معينة إلى الجودة بغض النظر عن التكوين.

الأنابيب الملحومة عالية التردد

يجب أن يكون جسم الأنبوب للأسطوانة الحاملة للناقل مستقيمًا ومستديرًا وسمك الجدار ثابتًا. ينتج اللحام عالي التردد درزًا بأقل قدر من الوميض الداخلي وتعدين متسق. تسبب الأنابيب ذات الجودة الرديئة انحرافًا مركزيًا للأسطوانة، مما يؤدي إلى حدوث اهتزاز ورفرفة الحزام.

أختام نايلون عالية الكثافة

الأختام استبعاد التلوث. تمتص الأختام منخفضة الكثافة الرطوبة وتنتفخ وتفقد الفعالية. يحافظ النايلون عالي الكثافة على ثبات الأبعاد، ويحافظ على مادة التشحيم في الداخل، ويمنع الملوثات من الدخول. غالبًا ما يكون الختم الذي يحمل الناقل هو المكون الذي يحدد عمر الخدمة.

محامل

المحامل المختومة على الوجهين (وتسمى أيضًا المحامل المختومة مدى الحياة) مشحمة مسبقًا ولا تحتاج إلى صيانة. يجب أن يتطابق اختيار محمل الأسطوانة الذي يحمل الناقل مع متطلبات الحمولة والسرعة؛ تفشل المحامل الأصغر حجمًا قبل الأوان، بينما تؤدي المحامل كبيرة الحجم إلى زيادة التكلفة دون داع.

جولة الصلب

تتطلب نهايات العمود وأسطح تركيب المحامل استدارة جيدة وتشطيبًا سطحيًا. تؤدي الأعمدة غير الدقيقة إلى حدوث اختلال في المحاذاة، وتحميل المحامل بشكل غير متساوٍ والتسبب في فشل مبكر لمجموعة الأسطوانة الحاملة للناقل.
